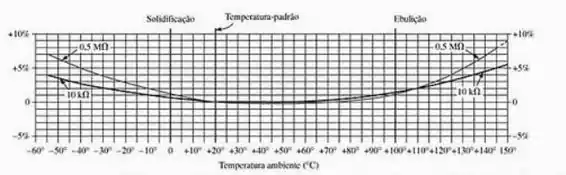

Se o resistor de 10 k Ω mostrado na figura 3.19 é de exatamente 10 k Ω a temperatura ambiente, qual a sua resistência aproximada a - 30 ° C e a 100 ° C (ponto de ebulição da água)?

Passo 1

Simbora pra questão!!!! Aqui vamos trabalhar bem tranquilamente com a consulta da tabela.

Para a primeira temperatura de 30   graus negativos, consultamos ela com um aumento de 2% na resistência, totalizando em:

- 30 ° C = + 2 % = 200   Ω → 10.2   k Ω

Passo 2

Para 100 graus positivos, não é diferente. Temos:

10 0 ° C = 1.5 % = 150   Ω → 10 . 15   k Ω

Isso se relaciona com a relação de resistência linear (área de seção reta e comprimento) e a relação de temperatura absoluta com resistência dos materiais! Vamo pra próxima questão !

Resposta

- 30 ° C → 10.2   k Ω

100 ° C → 10.15   k Ω
