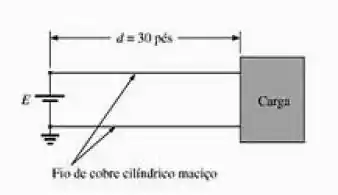

1. Para o sistema da Figura 3.47, a resistência de cada linha não pode exceder 0,006 ohms quando a corrente máxima drenada pela carga for 110 A. Que fio (AWG) deve ser usado?
  2. Repita para o item (a) com uma resistência máxima de 0,003 ohms, d=30 pés e para uma corrente máxima de 110 A.

Passo 1

Iai galeraaa, como estão?

Bora lá matar essa questãozinha!

  1. Vamos usar a equação da resistência nesse caso, mas modificamos ela pra já nos dar a área que queremos. Sendo assim, vai ficar dessa forma:
  2. A = ρ l R = 10,37   x   30 ' 6   x   10 - 3 = 51850   C M

    Com esse valor de área, podemos concluir que o fio usado deve ser o #3. Porém, para a resistência de 110 A, precisamos usar o fio #2.

    Passo 2

  3. Podemos refazer trocando a resistência de valor:

A = ρ l R = 10,37   x   30 ' 3   x   10 - 3 = 103700   C M

Com esse valor de área, o fio a ser usado é o #0.

Resposta

  1. Fio #2.
  2. Fio #0.
