Trace as curvas lineares para um resistor de 100 Ω e um de 0,5 Ω, em um gráfico como o da figura 4.6. Se quiser faça uma cópia do gráfico.

Passo 1

Galera, tudo belezinha?

Primeiramente vamos recordar aqui da nossa Lei de Ohm, é ele que nos auxilia a montarmos o gráfico das nossas resistências, onde se determinarmos uma corrente, com o valor da resistência podemos saber o valor de tensão associada.

V = R × I

Acompanha só: para a maioria dos conjuntos de características de semicondutores, a corrente é representada no eixo vertical e a tensão no eixo horizontal, é o que representaremos a seguir. Observe que os espaçamentos entre os valores numéricos para os parâmetros escolhidos no eixo vertical, é diferente do eixo horizontal.

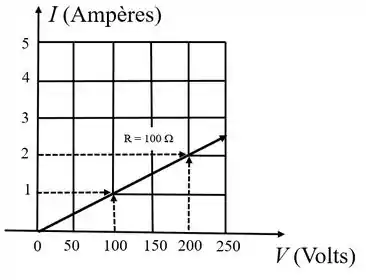

Para a resistência de 100 Ω, temos o seguinte gráfico:

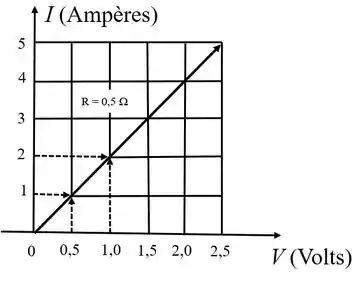

E para a resistência de 0,5 Ω, temos o seguinte gráfico:

Resposta
