Trace as curvas lineares I-V de um resistor de 2 kΩ e de outro de 50 kΩ utilizando um gráfico como o da Figura 4.6. a escala horizontal deve ir de 0 a 20 V e o eixo vertical deve ser graduado em mA. Se quiser, faça uma cópia do gráfico.
Passo 1
E ai, galera, tudo suave com vocês?
Primeiramente vamos recordar aqui da nossa Lei de Ohm, é ele que nos auxilia a montarmos o gráfico das nossas resistências, onde se determinarmos uma corrente, com o valor da resistência podemos saber o valor de tensão associada.
Acompanha só: para a maioria dos conjuntos de características de semicondutores, a corrente é representada no eixo vertical e a tensão no eixo horizontal, é o que representaremos a seguir. Observe que os espaçamentos entre os valores numéricos para os parâmetros escolhidos no eixo vertical, é diferente do eixo horizontal.

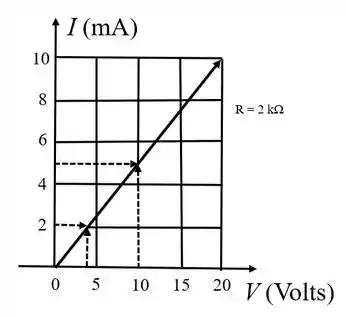

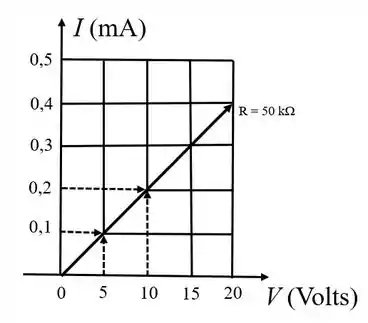

Para nosso caso, temos o seguinte gráfico:
