Trace o gráfico de Bode para a seguinte função:

A v = (40 ( 1 + j 0,001 omega ))/(( j 0,001 omega ) ( 1 + j 0,002 omega ))

Passo 1

Saudações galerinha, tudo bem?

Vamos juntos resolver mais um exercício!

Esse exercício temos apenas que traçar o gráfico de Bode com a função ganho já estabelecida, tranquilo!

Bora lá então!

Vamos organizar nosso ganho, para obter as frequências de corte, beleza!

A v = (40 ( 1 + j 0,001 omega ))/(( j 0,001 omega ) ( 1 + j 0,002 omega ))

f 1 = (j omega)/(1000) = (j 2 pi f)/(1000) = (j f)/(1000 // 2 pi) = (f)/(159,16 H z)

f 2 = (j omega)/(5 000) = (j omega)/(795,7 H z)

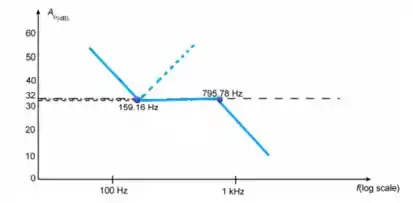

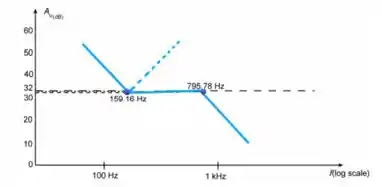

Traçando o gráfico de Bode com as informações teremos:

Tranquilo?

Te vejo na próxima então!

Resposta
