Trace o gráfico de Bode para a seguinte função:

A v = (0,05)/(0,05 - j 100 // f)

Passo 1

Saudações galerinha, tudo bem?

Vamos juntos resolver mais um exercício!

Esse exercício temos apenas que traçar o gráfico de Bode com a função ganho já estabelecida, tranquilo!

Bora lá então!

Arrumando essa função ganho, vamos obter:

A v = (0,05)/(0,05 - j 100 // f)

A v = (0,05)/(0,05 - (j 100)/(f))

A v = (1)/(1 - j 100 // 0,05 f)

A v = (1)/(1 - j 2000 // f)

A v = (j f)/(j f + 2000)

A v = (j f // 2000)/(1 + j f 2000) c o m f 1 = 2000 H z

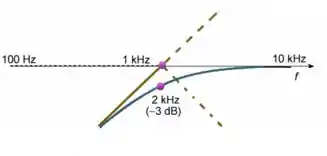

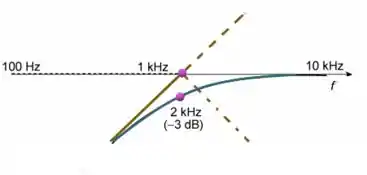

Traçando o gráfico de Bode com as informações teremos:

Tranquilo?

Te vejo na próxima então!

Resposta
