Trace o gráfico de Bode para a seguinte função:

A v = (j f // 1000)/(( 1 + j f 1000 ) ( 1 + j f 10000 ))

Passo 1

Saudações galerinha, tudo bem?

Vamos juntos resolver mais um exercício!

Esse exercício temos apenas que traçar o gráfico de Bode com a função ganho já estabelecida, tranquilo!

Bora lá então!

Arrumando essa função ganho, vamos obter:

A v = (j f // 1000)/(( 1 + j f 1000 ) ( 1 + j f 10000 ))

Nessa questão não precisa arrumar a função ganho, pois já está clara as frequências de corte, tranquilo? Vamos ver com ficar o gráfico então!

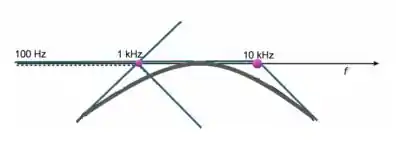

Traçando o gráfico de Bode com as informações teremos:

Tranquilo?

Te vejo na próxima então!

Resposta
