Trace o gráfico de Bode para a seguinte função:

A v = (( 1 + (j f)/(1000) ) ( 1 + (j f)/(2000) ))/(( 1 + (j f)/(3000) ) ²)

Passo 1

Saudações galerinha, tudo bem?

Vamos juntos resolver mais um exercício!

Esse exercício temos apenas que traçar o gráfico de Bode com a função ganho já estabelecida, tranquilo!

Bora lá então!

Encontrando o A v d B através da função do exercício , vamos obter:

A v = (( 1 + (j f)/(1000) ) ( 1 + (j f)/(2000) ))/(( 1 + (j f)/(3000) ) ²)

A v d B = (1)/(sqrt(1 + ( (f 1)/(1000) ) ²)) + (1)/(sqrt(1 + ( (f 2)/(2000) ) ²)) + (1)/(sqrt(1 + ( (f 3)/(3000) ) ²))

Analisando apenas

(f 1)/(1000) = 1 ; (f 2)/(2000) = 1 ; (f 3)/(3000) = 1

f 1 = 1000 H z

f 2 = 2000 H z

f 3 = 3000 H z

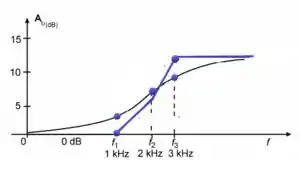

Traçando o gráfico de Bode com as informações teremos:

Tranquilo?

Te vejo na próxima então!

Resposta
