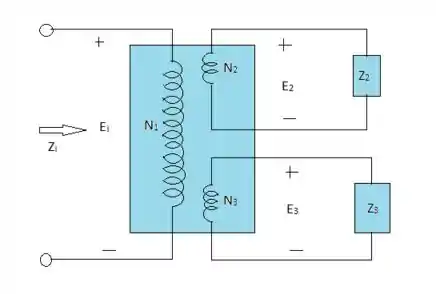

Para o transformador com dois secundários vistos na Figura 21.43 com N1 = 90, N2 = 15, N3 = 45, Z2 = R2 0° = 8 Ω 0°, Z3 = RL 0° = 5 Ω 0°, e Ei = 60 V 0°.

  1. Determine a tensão e corrente na carga.
  2. Calcule a impedância Z1.

Passo 1

Olá meus amigos! Mais uma questão para nos divertir. Para prosseguir com a resolução da questão e conseguirmos encontrar a tensão e corrente na carga, calculamos da seguinte forma:

E 2 = N 2 N ! E ! = 15 t 90 t 60   V ∠ 0 ° = 10   V ∠ 0 °

E 3 = N 3 N 1 E 1 = 45 t 90 t 60   V ∠ 0 ° = 30   V ∠ 0 °

I 2 = E 2 Z 2 = 10   V ∠ 0 ° 8   Ω ∠ 0 ° = 1,25   A ∠ 0 °

I 3 = E 3 Z 3 = 30   V ∠ 0 ° 5   Ω ∠ 0 ° = 6   A ∠ 0 °

Passo 2

Já para a letra B devemos prosseguir com os cálculos da seguinte forma:

1 R 1 = 1 N 1 N 2 2 R 2 + 1 N 1 N 3 2 R 3 = 1 90 t 15 t 2 8 + 1 90 t 45 t 2 5

R 1 = 18,70   Ω

Resposta

  1. E 2 = 10   V ∠ 0 ° ; E 3 = 30   V ∠ 0 ° ; I 2 = 1,25   A ∠ 0 ° ; I 3 = 6   A ∠ 0 °
  2. R 1 = 18,70   Ω
