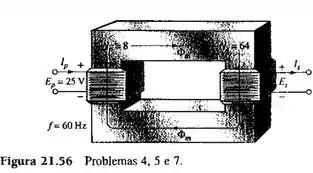

Para o transformador de núcleo de ferro ( k = 1 ) mostrado na figura 21.56:

a. Determine o módulo da tensão induzida E s .

b. Determine o fluxo máximo Φ m .

Passo 1

Transformador ideal! Que bom!! Kkkk

a.

Pela equação do transformador ideal calcula-se a tensão induzida:

E s E p = N s N p ⇒ E s = E p N s N p

Usando os dados:

E s = 25 64 8 = 200   V

Passo 2

b.

Pelo valor eficaz da tensão obtido através da lei de Faraday tem-se uma relação que envolve o fluxo máximo do transformador ideal:

E p = π 2   N p   f   Φ m ⇒ Φ m = E p π 2   N p   f

Por fim, aplicando as informações numéricas:

Φ m = 25 π 2 × 8 × 60   W b ≈ 11 , 72   m W b

Belezura. Let’s próxima!

Resposta

a. 200 V.

b. 11,72 mWb.
