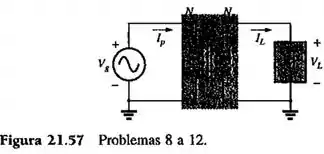

Para o transformador de núcleo de ferro visto na Figura 21.57:

a. Determine a corrente I L e a tensão V L se a = 1 / 5 , I p = 2   A e Z L é um resistor de 2 Ω.

b. Determine a resistência de entrada para os dados especificados no item (a).

Passo 1

Essa pode ser resolvida bem rapidinho, hein. Play!

a.

Pela relação de transformação da corrente, encontra-se a corrente da carga:

I L = a   I p = 1 5 2   A = 0,4   A

E utilizando a primeira lei de Ohm na carga encontra-se a sua tensão:

V L = Z L   I L = 2 × 0,4 = 0,8   V

Passo 2

b.

A carga vista pela fonte que fornece a tensão de entrada é a qual o transformador reflete. Esse valor pode ser obtido da seguinte forma:

Z = a 2   Z L = 1 5 2 2   Ω = 0,08   Ω

Vamo q vamo!!

Resposta

a. 0,4 A; 0,8 V.

b. 0,08 Ω.
