a. Usando as características da Figura 3.36, determine a resistência de uma célula fotocondutora a 10 e 100 pés-velas de iluminação. Como no Problema 56, observe que a escala é logarítmica.

b. A célula tem um coeficiente de iluminação positivo ou negativo?

c. O coeficiente tem um valor fixo para o intervalo de 0,1 a 1.000 pés-velas? Por quê?

d. Qual a taxa de variação aproximada de R com a iluminação a 10 pés-velas?

Passo 1

a.

Fala, galerinha, tudo bem com vocês?

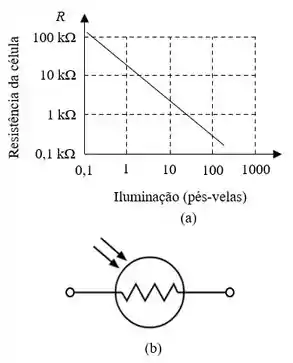

Bom! Seja a Figura 3.36, abaixo

Observando a figura 3.36(a), podemos observar que:

Para 10 pés-velas de iluminação, resistência de uma célula fotocondutora será aproximadamente 3 kΩ.

Para 100 pés-velas de iluminação, resistência de uma célula fotocondutora será aproximadamente 0,4 kΩ.

Passo 2

b. Negativo! Pois podemos observar que a reta no nosso gráfico é decrescente, logo sua inclinação é negativa.

Passo 3

c. Não, pois estamos trabalhando no gráfico com escalas logarítmicas.

Passo 4

d. R → ∆   k Ω ∆   p é s - v e l a s = 0,3 - 3 11 - 3,5 = - 321,43 Ω p é s - v e l a s

Resposta

a. 10 pés-velas aproximadamente 3 kΩ.

100 pés-velas aproximadamente 0,4 kΩ.

b. Negativo, pois podemos observar que a reta no nosso gráfico é decrescente, logo sua inclinação é negativa.

c. Não, pois estamos trabalhando no gráfico com escalas logarítmicas.

d. - 321,43 Ω p é s - v e l a s
