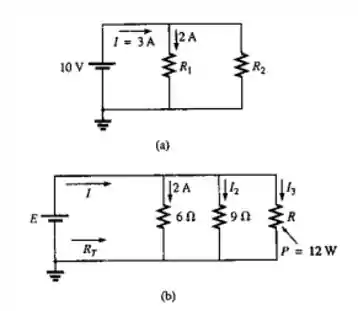

Usando o circuito abaixo, determine os valores desconhecidos.

Passo 1

Oi oi, meu xuxuzinho!! Tudo bem com você?? Como está a família?? Tudo na paz?? Então vamos lá Vamos analisar o que a nossa questão nos pede e matar essa em 10 minutos?? Bora. Bom, nosso enunciado nos pede para analisarmos a figura e dizermos qual a relação das cargas. Parece muita coisa, mas é tranquilo. Partiu??

Passo 2

Ok, nosso primeiro passo vai ser lembrar qual a LKC. Preparado?? Então vamos lá...

A soma de todas as correntes que entram num nó deve ser igual à soma das correntes que saem dele. Ou seja, nada vai ficar perdido por lá. Se o sinal de alguma ficar negativo, quer dizer que você só escolheu o sentido contrário, mas não tem problema. Aqui, vamos botar TODAS as correntes que desconhecemos entrando no nó conforme formos chegando até ele.

E aii, ficou numa boa??

Passo 3

Pronto!! Agora vamos ver nossa figurinha!!

Nosso primeiro passo é saber que a corrente que entra num nó tem que ser igual à corrente que sai dele, porque nada se perde lá no meio. Então, sabendo disso, pra figura A, descobrimos qual a corrente que passa em R1 e R2.

I 1 = 2 A

I 2 = 1 A

Agora, como está tudo em paralelo, a tensão é a mesma para todas essas resistências e, aplicando a lei de Ohm, achamos as resistências.

V = R I

V = I 2 R 2 = 10 V

R 1 = 10 2 = 5 Ω

R 2 = 10 1 = 10 Ω

Na figura B, vamos fazer o mesmo raciocínio.

E = 12 V

12 = 9 I 2

I 2 = 1,3 A

P = V I

12 = 12   I 3

I 3 = 1 A

I = 4,3 A

Resposta

I = 4,3 A
