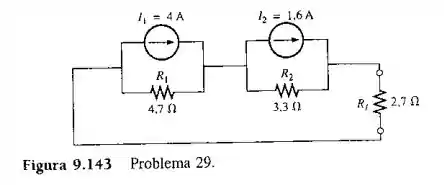

Usando o dual teorema de Millman, determine a corrente no resistor R L visto na Figura 9.143 e a tensão entre seus terminais.

Passo 1

Boraaa galerinha, aniimaaa, vamos resolver mais um!!

Só bora então!!

Temos que o teorema de Millman

Passo 2

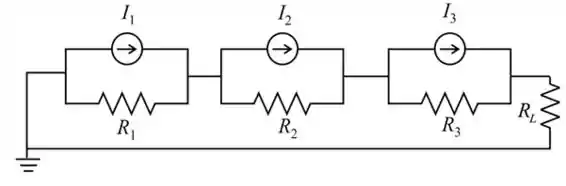

Usando o teorema de Millman I e q   e   R e q , para o circuito padrão acima é

I e q = ± I 1 R 1 ± I 2 R 2 ± I 3 R 3 R 1 + R 2 + R 3

R e q = R 1 + R 2 + R 3

Passo 3

A corrente equivalente para o circuito dado é

I e q = 4   A 4.7 Ω + 1.6   A 3.3 Ω 4.7 Ω + 3.3 Ω

I e q = 3.01   A

A resistência equivalente para o circuito dado é

R e q = 4.7 Ω + 3.3 Ω

R e q = 8   Ω

Agora temos que o circuito equivalente é dado por

Passo 4

Partindo do circuito acima, a corrente através do resistor é

I R L = I e q R e q R e q + R L

= 3.01   A   8 Ω 2.7 Ω + 8 Ω

I R L = 2.25   A

Portanto, a corrente através do resistor R L é

I R L = 2.25   A

No circuito acima, a tensão no resistor é

V R L = I R L R L

= 2.25   A 2.7 Ω

V R L = 6.08   V

Portanto, a tensão no resistor R L é 6.08 V

Resposta

Portanto, a corrente através do resistor R L é 2.25 A.

Portanto, a tensão no resistor R L é 6.08 V.
