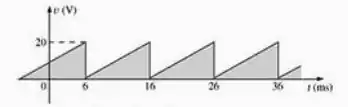

Qual é o valor médio da forma de onda vista na figura?

Passo 1

Analisando a figura, é possível vermos um triangulo retângulo bem definido se repetindo no decorrer do tempo (se repete a cada 10ms). Dito isso, podemos concluir que trata-se de uma onda periódica!

Sabemos ainda que o valor médio G é dado por:

G = s o m a   a l g é b r i c a   d a   á r e a c o m p r i m e n t o   d a   c u r v a

Passo 2

Sabemos que a área de um triângulo é dada por:

A = b × h 2

Substituindo os valores, temos:

A = 16 - 6 × 20 2 = 100

Passo 3

O comprimento da curva é o período T . Como podemos observar na figura, T = 1 0 m s .

Nesse sentido, temos que:

G = 100 1 0 ∴ G = 10 V

Resposta

G = 10 V
