Por que há apenas esforço normal em barra birotulada que não receba esforços externos que tenham componentes transversais?

Passo 1

Fala ae, pessoal! Tudo na paz? :D

Em uma barra birotulada, que não receba esforços externos, as forças externas aplicadas na estrutura estão atuando nos nós, assim não irão gerar momento fletor, pois não possuem braço de alavanca e não irão produzir cisalhamento, pois os esforços nessa estrutura não possuem componentes transversais.

Passo 2

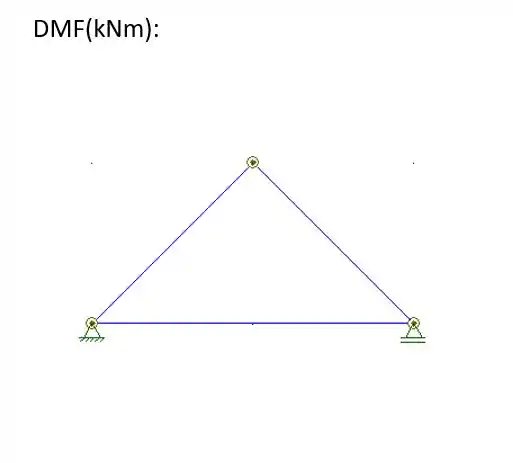

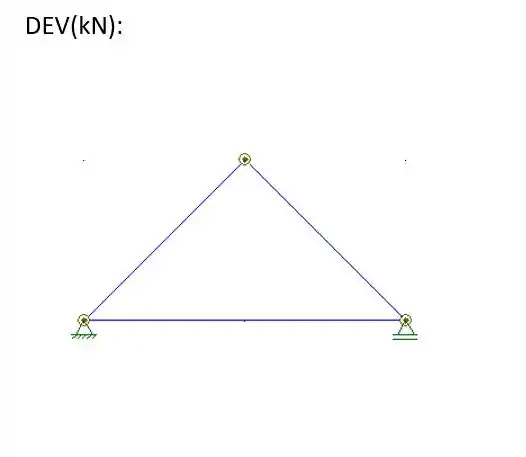

Um exemplo comum são as estruturas treliçadas.

Resposta

Em uma barra birotulada, que não receba esforços externos, as forças externas aplicadas na estrutura estão atuando nos nós, assim não irão gerar momento fletor, pois não possuem braço de alavanca e não irão produzir cisalhamento, pois os esforços nessa estrutura não possuem componentes transversais.
