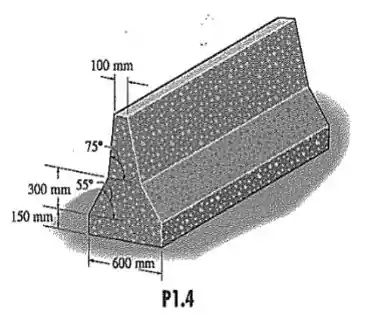

A barreira “Nova Jersey” é comumente usada durante a construção de autoestradas. Determine seu peso por comprimento se ela for feito de concreto convencional

Passo 1

E aí, coleguinhas!

Sussa?

Bom! O objetivo aqui é encontrar a carga permanente por comprimento de metro da viga...

Pra fazer isso, basta multiplicar o peso específico da viga pela área da seção da viga...

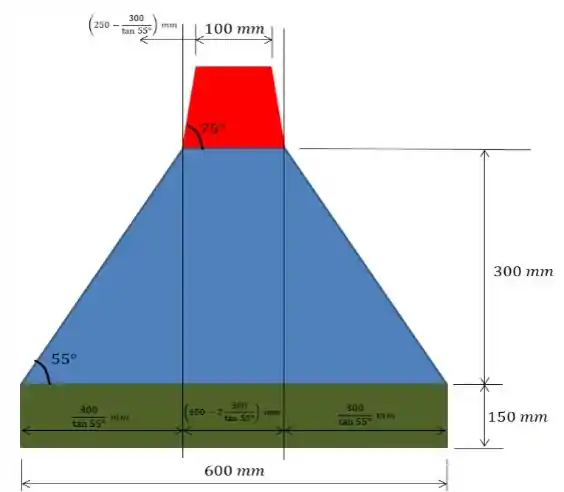

O principal desafio aqui é achar a área... Já que se trata de uma seção transversal totalmente atípica... Vamos então, fazer um esboço... Pra ajudar a gente a compreender melhor...

Passo 2

Como podemos ver, essa área é dada pela soma da área dos dois trapézio com um retângulo...

Vamos então, somar tudo

A t o t a l = A v e r m e l h o + A a z u l + A v e r d e

A t o t a l = 600 - 600 tan ⁡ 55 ° + 100 ⋅ 250 - 300 tan ⁡ 55 ° tan ⁡ 75 ° 2 + 600 - 600 tan ⁡ 55 ° + 600 ⋅ 300 2 + 600 ⋅ 150

A t o t a l = 227838,92   m m ² = 0,2278   m ²

Passo 3

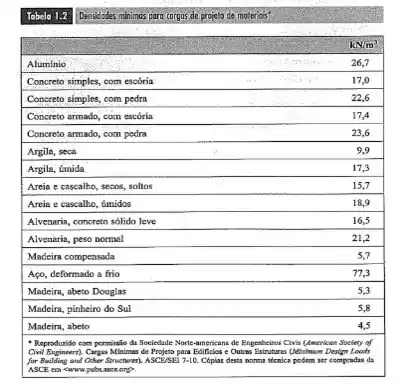

Aí, dando uma olhada na tabela 1.2

Podemos ver que o coeficiente do concreto é de 22,6   k N / m ³

Sendo assim, basta fazer a multiplicação...

W = ( 22,6   k N / m ³ ) ( 0,2278   m ² )

W = 5,14828   k N / m

Pronto! Finalizamos aqui! Mais uma aí rapaziada pra conta!

Resposta

W = 5,14828   k N / m
