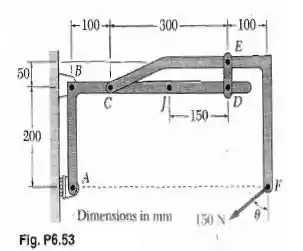

Determine as componentes de todas as forças aplicadas na barra ABCD quando θ = 0 .

Passo 1

Falaiii meus xuxu’s, ceis tão bonzinho??

Espero que sim hein, bora lá pra mais uma?

Encostaaaa

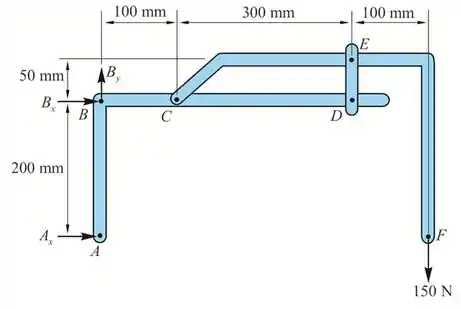

Já iremos iniciar desenhando o nosso D.C.L do quadro

Passo 2

Iremos tomar o momento sobre B

∑ M B = 0

A x 200 - 150 500 = 0

200 A x = 75000

A x = 75000 200

A x = 375   N

Da equação de equilíbrio ao longo do eixo x

∑ F x = 0

A x + B x = 0

B x = - A x

B x = - 375   N

Da equação de equilíbrio ao longo do eixo y

∑ F y = 0

B y - 150 = 0

B y = 150   N

Passo 3

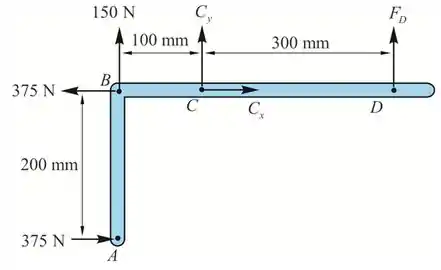

Desenhando o D.C.L do ABCD

Iremos tomar o momento sobre C

∑ M C = 0

F D 3 00 - 150 1 00 + ( 375 ) ( 200 ) = 0

300 F D = - 60000

F D = - 60000 3 00

F D = 200   N ↓

Da equação de equilíbrio ao longo do eixo x

∑ F x = 0

C x - 375 + 375 = 0

C x = 0

Da equação de equilíbrio ao longo do eixo y

∑ F y = 0

C y + 150 + F D = 0

C y = - 150 - ( - 200 )

C y = 50   N ↑

Resposta

A x = 375   N

B x = - 375   N

B y = 150   N

F D = 200   N ↓

C x = 0

C y = 50   N ↑
