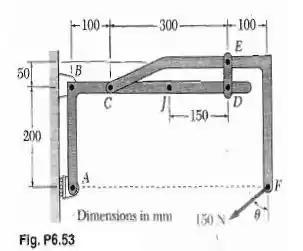

Determine as componentes de todas as forças aplicadas na barra ABCD quando θ = 90 ° .

Passo 1

Falaiii meus xuxu’s, ceis tão bonzinho??

Espero que sim hein, bora lá pra mais uma?

Encostaaaa

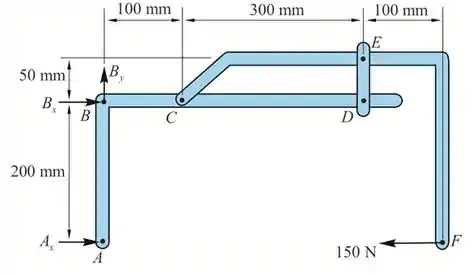

Já iremos iniciar desenhando o nosso D.C.L do quadro

Passo 2

Iremos tomar o momento sobre B

∑ M B = 0

A x 200 - 150 2 00 = 0

200 A x = 30 000

A x = 30 000 200

A x = 150   N →

Da equação de equilíbrio ao longo do eixo x

∑ F x = 0

A x + B x - 150 = 0

B x = 150 - 150

B x = 0   N

Da equação de equilíbrio ao longo do eixo y

∑ F y = 0

B y = 0

Passo 3

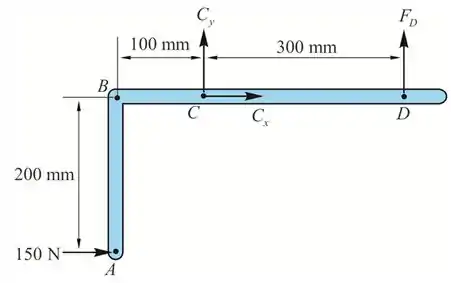

Desenhando o D.C.L do ABCD

Iremos tomar o momento sobre C

∑ M C = 0

F D 300 + 150 2 00 = 0

300 F D = - 3 0000

F D = - 3 0000 300

F D = 1 00   N ↓

Da equação de equilíbrio ao longo do eixo x

∑ F x = 0

C x + 150 = 0

C x = 15 0   N ←

Da equação de equilíbrio ao longo do eixo y

∑ F y = 0

C y + F D = 0

C y = - ( - 1 00 )

C y = 10 0   N ↑

Resposta

A x = 150   N →

B x = 0   N

B y = 0   N

F D = 1 00   N ↓

C x = 15 0   N ←

C y = 10 0   N ↑
