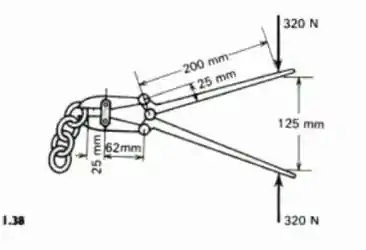

Determine a força exercida no lado da caixa de um elo de corrente de bicicleta pelos alicates mostrados na figura se as alças estiverem sujeitas a uma força de 320 N

Passo 1

Faaaala galera, beleza? Vamos lá resolver mais uma questão juntos?!

∑ M A = 0 F o y ( 62 ) - Q ( 25 ) = 0

+   Σ M 0 = 0

F A x ( L ) = 0

Σ F x = 0

F A x + F C x = 0

F A x = F C x = 0

Passo 2

F c y ( x ) - 320 N 200 2 - 62 , 5 2 1 / 2 - 0

Para triângulos similares

x 25 = 62,5 200

x = 7,81

F C y = 7784   N ∴ Q = 19,3 k N

E foi isso, vamos pra próxima 😊

Resposta

Q = 19,3 k N
