Enunciado

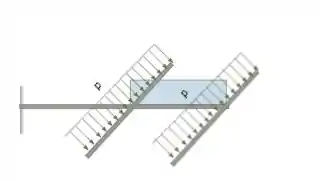

Faça croquis dos diagramas dos esforços seccionais das grelhas esquematizadas na próxima figura.

ix)

Passo 1

E aí.....tudo belezinha?

O esboço do diagrama será feito em uma estrutura semelhante a da viga apresentada. Em um primeiro momento iremos analisar o esboço do diagrama de momento de torção, nesta viga o momento tensor será localizado entre as duas vigas apoiadas, da maneira como está sendo demonstrado abaixo.

Passo 2

Analisando agora para esboçarmos o diagrama de força cortante, as barras possuem o diagrama de força cortante de acordo com o apresentado abaixo. As barras apoiadas possuem a força cortante como uma função afim, com valor nulo na barra fixa, já a barra fixa possui força cortante constante cosiderando o apoio das barras, sendo assim com o apoio da primeira barra a força cortante é invertida.

Passo 3

Agora para construirmos o gráfico de momento fletor, devemos considerar que o momento máximo aplicado será nos pontos de apoio das barras, sendo assim teremos uma função afim com pico no apoio da primeira barra. As das barras apoiadas serão uma função cúbica, como podemos ver logo abaixo.

E agora, bora para a próxima questão =)
