Enunciado

Faça croquis dos diagramas dos esforços seccionais das grelhas esquematizadas na próxima figura.

viii)

Passo 1

E aí.....tudo belezinha?

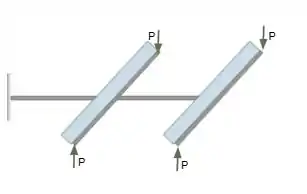

O esboço do diagrama será feito em uma estrutura semelhante a da viga apresentada. Em um primeiro momento iremos analisar o esboço do diagrama de momento de torção. No caso desta viga o momento tensor será constante nas vigas apoiadas na fixa, como representado na figura abaixo.

Passo 2

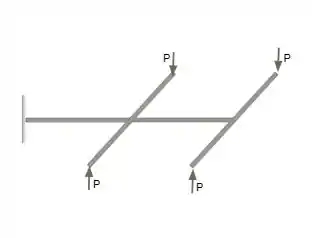

Analisando agora para esboçarmos o diagrama de força cortante, as barras apoiadas na barra fixa possuem o diagrama de força cortante de acordo com o apresentado abaixo. As barras apoiadas possuem a força cortante como uma constante com valor máximo na barra fixa, já a barra fixa possui força cortante constante cosiderando o apoio das barras.

Passo 3

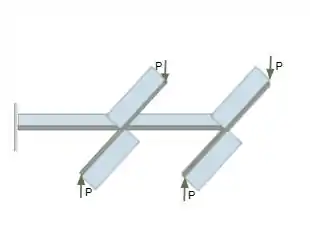

Agora para construirmos o gráfico de momento fletor, devemos considerar que o momento aplicado será nos pontos de apoio das barras, assim como nas extremidades destas. As das barras apoiadas serão em função afim, já o momento da barra será uma constante considerando que as forças das barras apoiadas se anulam na barra fixada.

E agora, bora para a próxima questão =)
