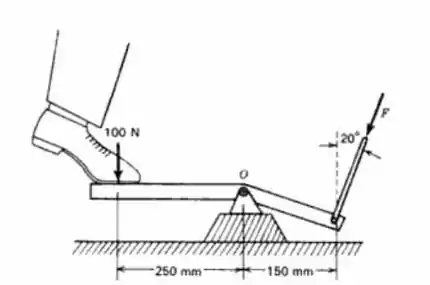

Uma força de 100 N é necessária para operar o pedal conforme mostrado. Determine a força no elo de ligação e a força exercida pela alavanca sobre o mancal em O. Despreze o peso da alavanca.

Passo 1

Faaaala galera, beleza? Vamos lá resolver mais uma questão juntos?!

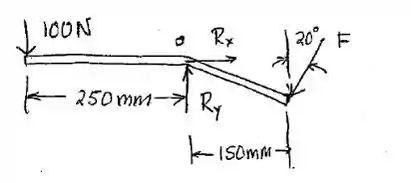

∑ M 0 = 0

100 × 250 - F ( 150 ) c o s ⁡ 20 ∘ = 0

F = 177.4 N

∑ F x = 0

R x - F s i n ⁡ 20 ∘ = 0

R x = 60.67 N

∑ F y = 0

R y - 100 - F c o s ⁡ 20 ∘ = 0

R y = 266.7 N

E foi isso, vamos pra próxima 😊

Resposta

R y = 266.7 N
