Fórceps obstétricos são instrumentos médicos projetados para a extração sob certas condições de uma criança da mãe durante o parto. Os instrumentos variam consideravelmente em tamanho e forma, mas basicamente é uma pinça ou alavanca com uma lâmina projetada para permitir um aperto firme sobre o cabeça fetal. Força adicional é exercida sobre a cabeça fetal durante o parto pelas paredes do canal do parto. Fórceps em versões brutas existiam no século 12 e o precursor do fórceps moderno foi inventado na última parte do século 16.

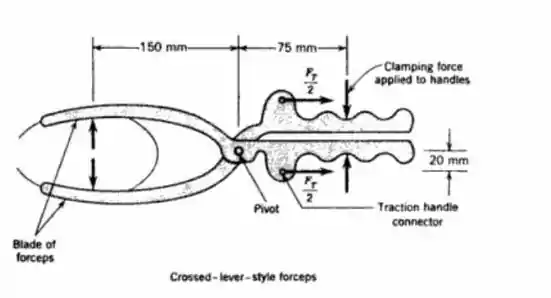

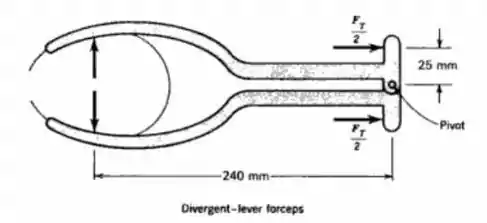

Dois desenhos de fórceps são mostrados na figura. Se a força de tração aplicada (puxar) Fr for 120 N para cada modelo e a força de fixação no modelo de alavanca cruzada for 20N, determine as forças aplicadas pelas lâminas do fórceps na cabeça do feto. Suponha que o canal do parto exerça uma força constante sobre a cabeça do feto. Qual desenho é melhor?

Passo 1

Σ M p = 0 +

- F B 2 ( 150 ) + F H 2 ( 150 ) - F T 2 ( 20 ) - F C 2 ( 75 ) = 0

F H = F B + 1 150 [ 120 × 20 + 20 × 75 ] F H = F B + 26   N

Passo 2

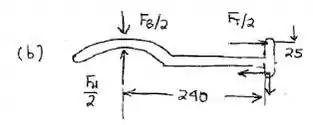

∑ M p = 0 + 5

F B 2 ( 240 ) - F H 2 ( 240 ) - F T 2 ( 25 ) = 0

F H = F B - 1 240 × 120 = F B - 0.5 N

DESIGN(b) É MELHOR AGIR DE UMA MANEIRA QUE ALIVIE A FORÇA DO CANAL DE NASCIMENTO NA CABEÇA FETAL.

Resposta

d e s i g n   b
