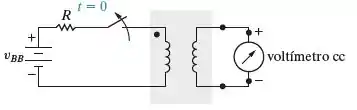

As marcações de polaridade em dois enrolamentos devem ser determinadas experimentalmente. O dispositivo para tal determinação é mostrado na Figura P6.42. Suponha
que o terminal ligado ao terminal positivo da bateria receba a marcação de polaridade como mostra a figura. Quando o interruptor está aberto, o voltímetro cc sofre uma deflexão negativa. Em que lugar do enrolamento ligado ao voltímetro cc sofre uma deflexão negativa. Em que lugar do enrolamento ligado ao voltímetro deve ser colocada a marcação de polaridade?

Passo 1
Falaaa, pessoal! Como vocês estão? Então vamo lá. Quando a chave é aberta, a tensão induzida é negativa no terminal pontilhado. Como o voltímetro diminui a escala, a tensão induzida no voltímetro deve ser negativa em seu terminal positivo. Portanto, a tensão é negativa no terminal positivo do voltímetro. Assim, o terminal superior da bobina não marcada tem a mesma polaridade instantânea que o terminal pontilhado. Portanto, coloque um ponto no terminal superior da bobina não marcada.
Resposta
Resposta nos passos
