Obter as equações dos esforços simples na viga,

Passo 1

Falaaaaa rapaziada tudo blz?

Nesta questão ele pede os esforços cortantes, normais e os momentos da viga dado a viga,

Lembrando que para acharmos o momento nesta parábola devemos saber que

M = (P L^2)/(3) . W p Q ( X ) = ϵ - 2 ϵ^2 + ϵ^4

Ficou na dúvida como cheguei nestes momentos e esforços né? Fica de boa que vou te mostrar a tabela e você vai entender de boa

Passo 2

Sabendo que,

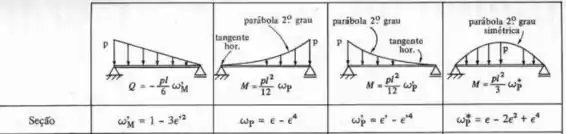

Dado a viga em forma de parábola com carga distribuída, analisando a tabela dada temos

Lembrando que para acharmos o momento nesta parábola devemos saber que

M = (P L^2)/(3) . W p

Para acharmos a reação Q (X) basta derivarmos a função da tabela dada ficando,

Q ( X ) = ϵ - 2 ϵ^2 + ϵ^4

(D Q (X))/(D in) = 1 - 4 ϵ^2 + 4 ϵ^3

Bem de boa ne meu amigo? Espero ter ajudado e nos vemos na próxima

Resposta

Q ( X ) = ϵ - 2 ϵ^2 + ϵ^4

(D Q (X))/(D in) = 1 - 4 ϵ^2 + 4 ϵ^3
