Obter as equações dos esforços simples na viga,

Passo 1

Falaaaaa rapaziada tudo blz?

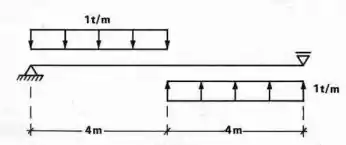

Nesta questão ele pede os esforços cortantes, normais e os momentos da viga dado a viga,

Nessa questão basta traçarmos os diagramas, mas antes precisamos achar as reações de apoio. Fica tranquilo que ela e bem de boa.

Passo 2

Sabendo que,

Vamos ter que,

Sigma M A = 0

- V B . 8 + 1 x 4 x 2 - 1 x 4 . 2 -> - 8 V B + 24 - 8

- 8 V B = - 16 -> V B = 2 K N

Sigma F V = 0

V A - 4 + 4 + 2 -> V A = - 2 K N

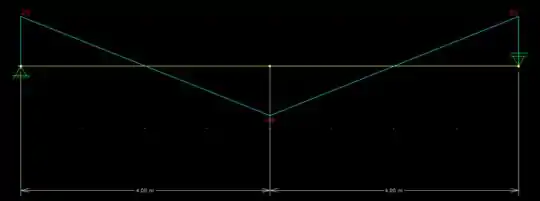

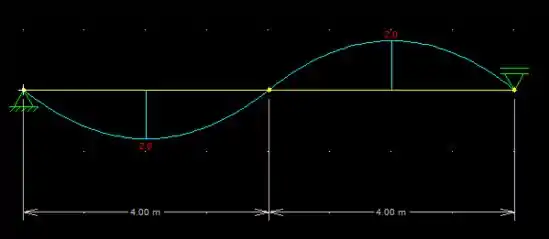

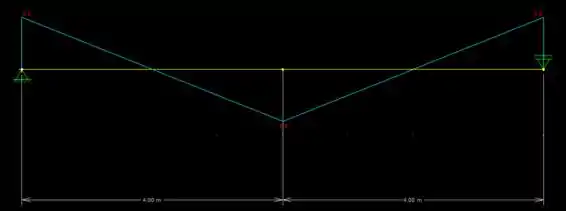

Com isso temos como reações de momentos e cortantes,

Bem de boa ne meu amigo? Espero ter ajudado e nos vemos na próxima

Resposta
