O piso de um armazém de depósito leve é feito de concreto simples com uma espessura de 150   m m . Se o piso é uma laje tendo um comprimento de 7   m e uma largura de 3   m , determine a força resultante causada pela carga permanente e pela sobrecarga.

Passo 1

E aí, coleguinhas!

Sussa?

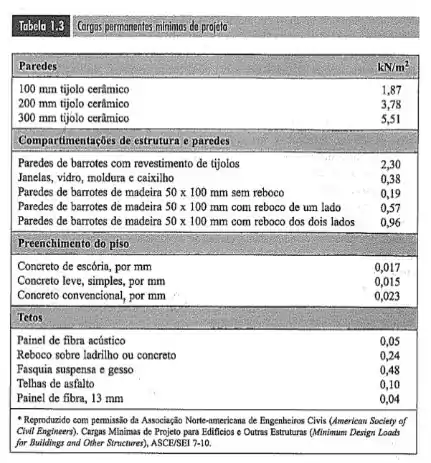

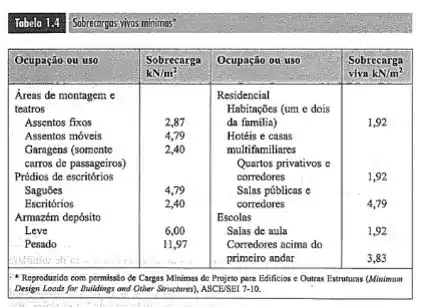

Bom! Como estamos trabalhando com o conceito de carga permanente e sobrecarga, vamos relembrar duas tabelinhas que vão ser importantes pra gente fazer esse exercício...

Tá aqui...

Como nosso piso do nosso armazém leve então, é feito de concreto leve simples, vamos ter uma carga permanente mínima de projeto de...

0,015   k N / m ² ⋅ m m

E uma sobrecarga viva mínima de ...

6   k N / m ²

Pronto! Os dados principais já temos!

Passo 2

Aí é só uma questão de calcular e somar... Lembrando que estamos lidando com um piso de 150   m m de espessura ' e ' e área A de 7,0   m × 3,0   m

Bora lá! Primeiro a carga permanente...

  D L = 0,015 k N m 2 ⋅ m m ⋅ 150   m m ⋅ 7,0   m ⋅ ( 3,0   m )

D L = 47,25   k N

E depois, a sobrecarga...

L L = 6   k N m 2 ⋅ 7,0   m ⋅ ( 3,0   m )

L L = 126   k N

Passo 3

Aí é só somar pra achar a força resultante F ...

F = L L + D L

F = 47,25   k N + 126   k N

F = 173,25   k N

Pronto! Finalizamos aqui, guys!

Resposta

F = 173,25   k N
