Em prob. se a placa recebe uma aceleração horizontal, calcule a força exercida na barra por

ou pino A ou B.

Passo 1

E ai meus queridos? Tudo certinho?

Então vem comigo que no caminho eu explicooo

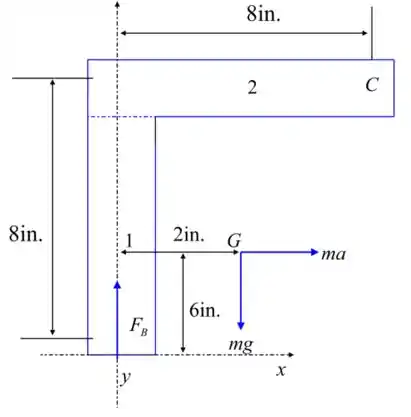

Para esse problema o essencial e que desenhemos o diagrama de corpo livre como mostra a imagem a seguir

Passo 2

Escrevendo a equação para calcular o centríodo da barra em ângulo reto

G = x 1 + x 2 2 , y 1 + y 2 2

G = 0 + 4 2 , 4 + 8 2

G = ( 2 i n ,   6 i n )

Passo 3

Escrevendo a equação para a força aplicada na barra, teremos

F = m a

= W g ( 2 g )

F = 6 × 2 32.2 32.2

F = 12   l b

Passo 4

Escrevendo o equilíbrio de momentos em torno de C

F × 2 = m g × 6 - F B 8

F × 2 = W g g × 6 - F B ( 8 )

F × 2 = W × 6 - F B ( 8 )

12 × 2 = 6 × 6 - F B 8

F B = 1.5   l b

Resposta

Portanto, a força exercida na barra por qualquer pinto A ou B é de 1.5   l b .
