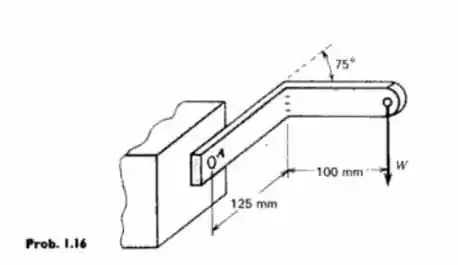

Um protetor de ponto que prende o suporte à placa no ponto A, conforme mostrado na figura, pode suportar uma torção máxima no plano da placa de 100N m. Determine a carga máxima W.

Passo 1

Faaaala galera, beleza? Vamos lá resolver mais uma questão juntos?!

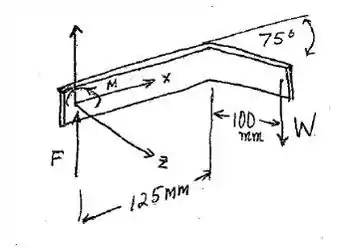

FBD do suporte

∑ M 3 = 0 M A - W 125 + 100 c o s ⁡ 75 ∘ = 0 M A = 100   N ⋅ m W = 662   N

E foi isso, vamos pra próxima 😊

Resposta

W = 662   N
