Sabendo que o tensor foi ajustado para que a tração no fio AD seja de 850 N determine as forças internas no ponto indicado

Ponto K

Passo 1

Boraaa galerinha, aniimaaa, vamos resolver mais um!!

Só bora então!!

Vamos considerar

Passo 2

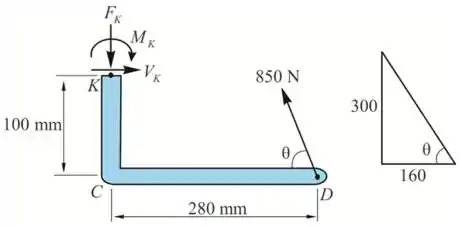

Pela figura

tan ⁡ θ = 300 160

θ = 61.93 °

Pela equação de equilíbrio ao longo de x

∑ F x = 0

V k - 850 cos ⁡ θ = 0

V k = 850 cos ⁡ 61.93 °

V k = 400   N

Portanto, a força cortante em k no membro kD é de 400   N → .

Passo 3

Da equação de equilíbrio ao longo do eixo y

∑ F y = 0

- F k + 850 s i n   θ = 0

F k = 850 sin ⁡ 61.93 °

F k = 750   N

Portanto, a força normal em k no membro kD É DE 750   N   ↓ .

Passo 4

Tomemos momento sobre k

- M k - 850 cos ⁡ θ 1 00 + 850 sin ⁡ θ 280 = 0

M k = 850 280 sin ⁡ 61.93 ° - 1 00 cos ⁡ 61.93 °

M k = 170008.1   N ⋅ m m

M k = 17 0   N ⋅ m

Portanto, o momento fletor em k na barra kD é de 17 0   N ⋅ m .

Resposta

Portanto, a força cortante em k no membro kD é de 400   N → .

Portanto, a força normal em k no membro kD É DE 750   N   ↓ .

Portanto, o momento fletor em k na barra kD é de 17 0   N ⋅ m .
