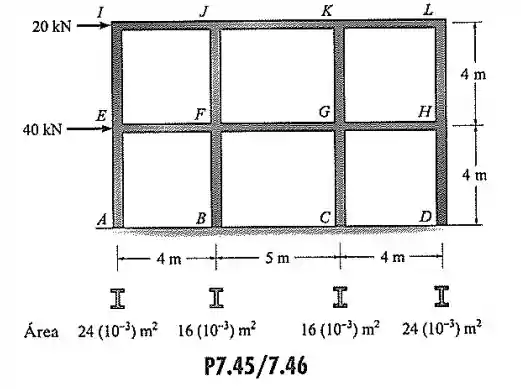

Trace o diagrama de momento para a viga IJKL do pórtico do edifício. Use o método do portal de análise.

Passo 1

Vocês estão prontos crianças??

Estamos capitão??

Eu não ouvi direitoooo...

Estamos capitãoooo haha

Bora resolver essa comigoooo??

Iremos assumir que as dobradiças são colocadas nos centros das colunas do pórtico.

O diagrama de corpo livre da parte superior do quadro onde são colocadas as dobradiças, esta a seguir

Vamos aplicar as condições de equilíbrio

∑ F x = 0

V + 2 V + 2 V + V = 20

V = 3.33   k N

Passo 2

As forças nas juntas I, J e L, mostrarei nas imagens a seguir:

Passo 3

O diagrama de momentos da viga IJKL é o seguinte

Resposta
