Trace os diagramas de força cortante e momento fletor para a viga e o carregamento da figura.

Passo 1

Falaiii meus amores, cêis tão suave?

Bora pra mais uma??

Então, encostaa!!

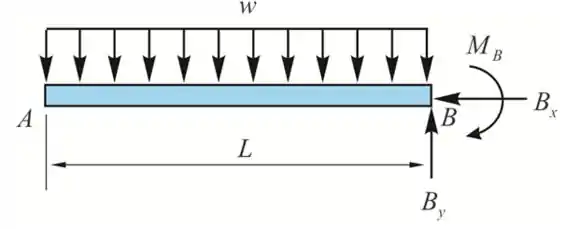

Já vamos iniciar desenhando o nosso D.C.L da viga

Pela equação de equilíbrio ao longo do eixo x, temos

∑ F x = 0

B x = 0

Pela equação de equilíbrio ao longo do eixo y, temos

∑ F y = 0

B y - w L = 0

B y = w L

Tomando momentos sobre B

∑ M B = 0

- M B + w L L 2 = 0

M B = w L 2 2

Passo 2

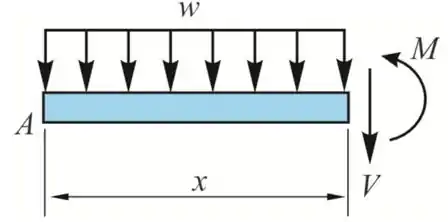

Considerando uma seção entre AB e uma distância x de A

Da equação de equilíbrio ao longo do eixo y

∑ F y = 0

- V - w x = 0

V = - w x

Tomando momentos sobre a seção

∑ M x = 0

M + w x x 2 = 0

M = - w x 2 2

Passo 3

Em x = 0

V A = - w 0

V A = 0

M A = - w 0 2 2

M A = 0

Em x = L

V B = - w ( L )

= - w L

M B = - w L 2 2

M B = - w L 2 2

Passo 4

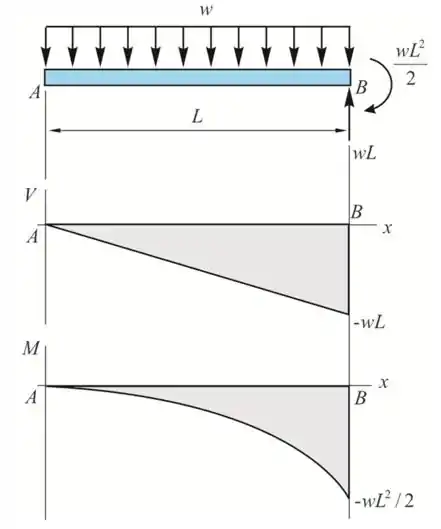

Diagramas de Cortante e fletor

Resposta

Vide o passo a passo.
