Trace os diagramas de força cortante e momento fletor para a viga e o carregamento da figura.

Passo 1

Alô Alô, galerinha do responde ai, tudo bem?

Bora lá

Nosso diagrama de corpo livre fica da seguinte maneira

Tomemos momentos sobre A

∑ M A = 0

D y L - T + T = 0

Da equação de equilíbrio ao longo do eixo y

∑ F y = 0

A y + D y = 0

A y = 0

Da equação de equilíbrio ao longo do eixo x

∑ F x = 0

A x = 0

Passo 2

Considerando uma seção entre AB e uma distância x de A

Da equação de equilíbrio ao longo do eixo y

∑ F y = 0

- V = 0

V = 0

Tomemos momentos sobre a seção

∑ M x = 0

M = 0

Em x = 0

V A = 0

M A = 0

Em x = a

V B = 0

M B = 0

Passo 3

Considerando uma seção entre BC a uma distância x de A

Da equação de equilíbrio ao longo do eixo y

∑ F y = 0

- V = 0

V = 0

Tomemos momentos sobre a seção

∑ M x = 0

M - T = 0

M = T

Em x = a

V B = 0

M B = T

Em x = L - b

V C = 0

M C = T

Passo 4

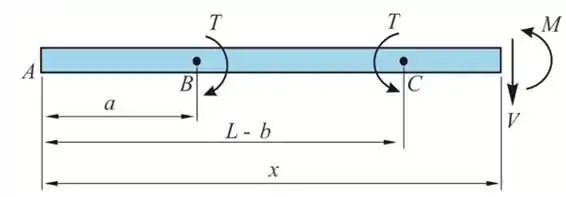

Considerando uma seção entre CD a uma distância x de A

Da equação de equilíbrio ao longo do eixo y

∑ F y = 0

- V = 0

V = 0

Tomemos momentos sobre a seção

∑ M x = 0

M + T - T = 0

M = 0

Em x = L - b

V C = 0

M C = 0

Em x = L

V D = 0

M D = 0

Passo 5

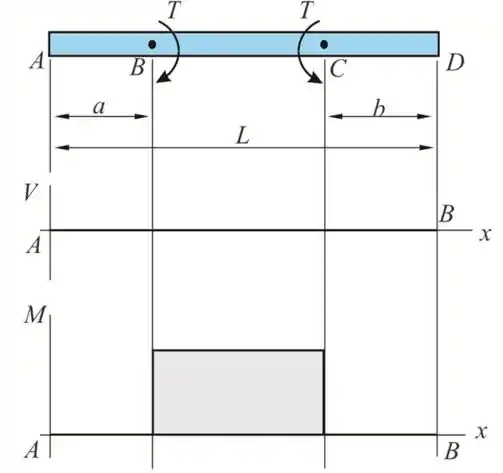

Diagrama de cortante e fletor

Resposta

Vide o passo a passo.
