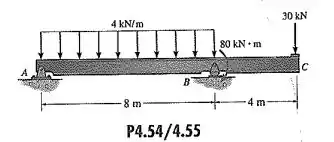

Trace os diagramas de momento para a viga usando o método de superposição. Considere a viga como engastada no suporte de pino A.

Passo 1

Saaaalve, tranquilo? Vamos lá resolver mais uma questão juntos?! 😊

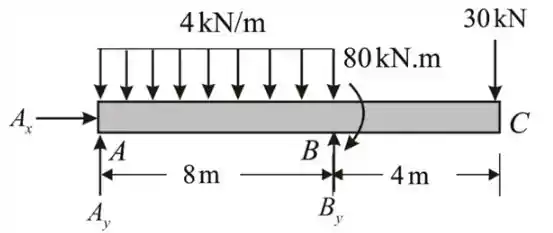

Vamos começar com o nosso lindo D.C.L da viga D

Passo 2

Calculando as reações de apoio

Das equações de equilíbrio, sabemos que a soma das forças na direção y é zero

∑ F y = 0

A y + B y = 30 + ( 4 × 8 × 4 )

A y + B y = 62   k N                           ( 1 )

A soma dos momentos em relação a A é zero

∑ M A = 0

B y × 8 - 30 × 12 - 4 × 8 × 4 - 80 = 0

B y = 71   k N

Passo 3

Substituindo temos

A y + B y = 62

A y = - 9   k N

A soma das forças na direção x é zero

∑ F x = 0

A x = 0

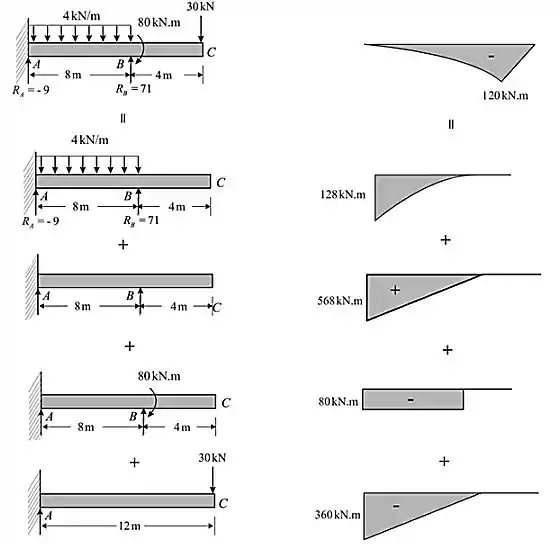

De acordo com o método da superposição, temos

Superposição de cantilever, superposição de associados e diagramas de momento.

Resposta

Vide o passo a passo.
