Enunciado

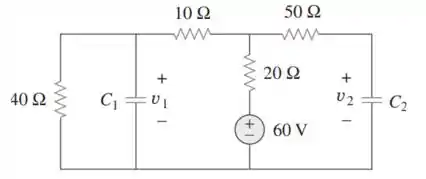

Determine a tensão nos capacitores do circuito da figura abaixo.

Passo 1

Oi oi, meu xuxuzinho!! Tudo bem com você?? Vamos analisar o que a nossa questão nos pede e matar essa em 10 minutos?? Bora. Bom, nosso enunciado nos pede para achar a tensão em dois capacitores. Parece muita coisa, mas é tranquilo. Partiu??

Passo 2

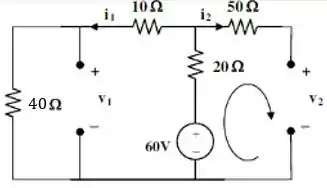

Bom, nosso primeiro passo vai ser pensar que, por se tratar de um circuito CC, podemos considerar os capacitores em aberto e aplicar a lei dos nós.

Por ser aberto, podemos dizer que:

i 2 = 0

i 1 = 60 10 + 20 + 4 0 = 0 , 857   A

Passo 3

Pronto!! Agora é só jogar daqui pra lá e de lá pra cá!!

v 1 = 40 i 1

v 1 = 34,28   V

v 2 = 60 - 20 i 1

v 2   = 42,86   V

Resposta

v 1 = 34,28   V

v 2 = 42,86   V
