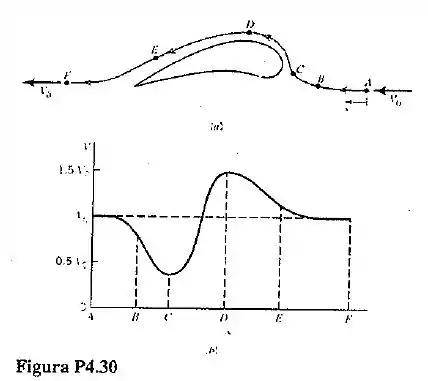

A Fig. P4.30a mostra o escoamento de um fluido incompressível ao longo da palheta de uma turbina. A velocidade de escoamento é V 0 à montante e à jusante da palheta. A Fig. P4.30b mostra como varia a velocidade do fluido que escoa na linha de corrente definida pelos pontos A e F. Construa um gráfico da aceleração na direção da linha de corrente a s , ao longo dessa linha de corrente. Comente também as principais características do seu gráfico.

Passo 1

Falaaa pessoal, como vocês estão? Bom, bora pra mais uma questão desse assunto!

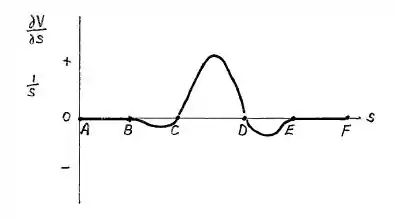

Gente, uma vez que a aceleração a s = V δ V δ t , então a s pode ser obtida de valores V (sempre positivos) e da inclinação δ V δ t (que pode ser positivo, zero ou negativo). Os gráficos ilustrados abaixo mostram a relação desses dois parâmetros.
