Repita o Problema 17.22 se a tensão de entrada ( v g ) for alterada para 25   s g n ( t ) .

Passo 1

Falaaa, pessoal! Como vocês estão?

Bora pra mais uma questãozinha pra exercitar o que a gente sabe sobre transformada de Fourier!

  1. Da solução do problema anterior temos que:
  2. H ω = 200 j ω + 200

    Agora, temos:

    V g ω = 50 j ω

    Logo:

    V 0 ω = H ω V g ω = 10000 j ω ( j ω + 200 ) = K 1 j ω + K 2 j ω + 200 = 50 j ω - 50 j ω + 200

    Portanto:

    v 0 t = 25 s g n t - 50 e - 200 t u t V

    Passo 2

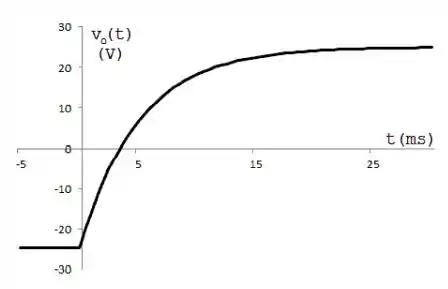

  3. Podemos com esses dados expressar graficamente como:

Resposta

  1. Item a:
  2. v 0 t = 25 s g n t - 50 e - 200 t u t V

  3. Item b:
