Enunciado

Determine os índices de Miller para os planos mostrados na seguinte célula unitária:

Passo 1

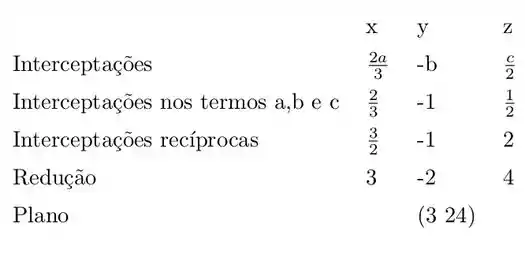

Para o plano A, uma vez que o plano passa pela origem do sistema de coordenadas, como mostrado, moveremos a origem do sistema de coordenadas uma distância da célula unitária para a direita ao longo do eixo y; portanto, este é um plano ( 3 2 _ 4 ) , como resumido abaixo.

Passo 2

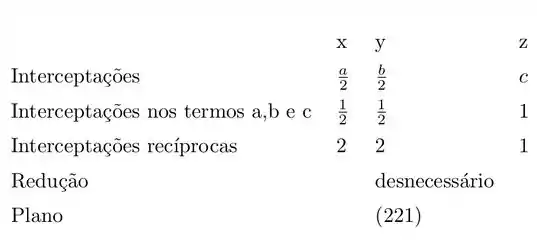

Para o plano B, deixaremos a origem na célula unitária, como mostrado; este é um plano (221), como resumido abaixo.

Resposta

Plano A: ( 3 2 _ 4 )

Plano B: (221)
