Enunciado

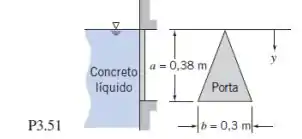

Uma portinhola triangular de acesso deve ser projetada para ser colocada na lateral de uma forma contendo concreto líquido. Usando as coordenadas e dimensões mostradas, determine a força resultante que age sobre a portinhola e seu ponto de aplicação.

Passo 1

Fala aí galera, vamos para mais um problema de mecânica dos fluidos. Primeiramente, sabemos que:

F R = ∫ p   d A

d p d y = ρ g

∑ M = y ' F R = ∫ y p   d A

Portanto:

F R = ∫ p d A = ∫ S G   ρ g y d A

Onde d A = w d y e:

w b = y a

Logo:

F R = ∫ 0 a S G ρ g y b a y d y = S G ρ g b a 2 3

Logo, substituindo os valores:

F R = 36,87 N

Para acharmos o ponto de aplicação:

y ' F R = ∫ y p   d A = ∫ 0 a S G ρ g b a y 3 d y = S G ρ g b a 3 4

y ' F R = S G ρ g b a 3 4

Substituindo:

y ' = 28,59 c m

Resposta

F R = 36,87 N

y ' = 28,59 c m
