Enunciado

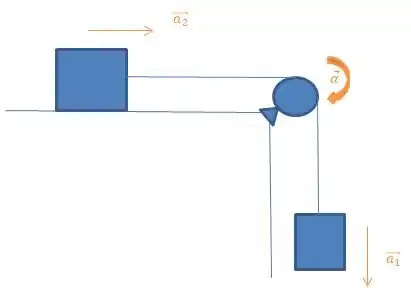

Na Fig. 10-47, dois blocos de 6,20   k g estão ligados por uma corda de massa desprezível que passa por uma polia de 2,40   c m de raio e momento de inércia 7,40 * 10 - 4 k g · m 2 . A corda não escorrega na polia; não se sabe se existe atrito entre a mesa e o bloco que escorrega; não há atrito no eixo da polia. Quando o sistema é liberado a partir do repouso, a polia gira de 0,650   r a d em 91,0   m s e a aceleração dos blocos é constante. Determine (a) o módulo da aceleração angular da polia, (b) o módulo da aceleração de cada bloco, (c) a tensão T , da corda e (d) a tensão   T 2 da corda.

Passo 1

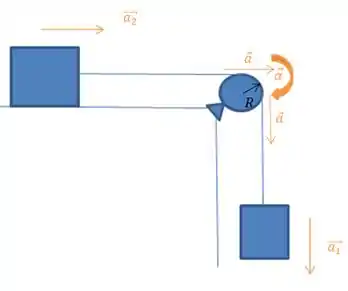

Então pessoal , escolhemos sistemas de coordenadas diferentes para os dois blocos para que a aceleração de ambos seja positiva, o que nos permite escrever a 2   =   a 1   =   R α = a .

Assim, escolhemos o sentido para a direita como positivo para o bloco 2, o sentido para baixo como positivo para o bloco 1 e, ao contrário da convenção usual, o sentido horário de rotação da polia como positivo. Isso significa que interpretamos o valor de θ dado no problema como um valor positivo.

Aplicando a Segunda Lei de Newton às duas massas e à polia, obtemos as três equações a seguir :

Bloco 1:

↓ ∑ F y = m a

m 1 g - T 1 = m 1 a 1

Bloco 2:

→ ∑ F x = m a

T 2 - f 2 = m 2 a 2

Polia:

↻ ∑ τ = I α

T 1 R - T 2 R = I α

Usando a equação horária da posição angular para um movimento circular acelerado, teremos:

θ = ω 0 t + 1 2 α t 2

Como a nossa polia parte do repouso ( ω 0 = 0 ) e conhecemos algumas variáveis dadas no enunciado, podemos encontrar a nossa aceleração angular:

θ = 0 + 1 2 α t 2

α = 2 θ t 2 = 2 0,130 r a d 0,091   s 2 = 31.4   r a d / s 2

Passo 2

Bom galera, temos o valor do α agora, a aceleração angular da nossa polia.

Podemos usar essa aceleração angular, para encontrar a aceleração tangencial na superfície da polia!

E essa aceleração é a mesma aceleração que os blocos irão possuir!

α = 2 R θ t 2

a = 2 0.024 m 0.130 r a d 0.0910   s 2

α = 0.754   m / s 2

Passo 3

Agora vamos olhar para primeira equação do Passo 1 e substituir as massas e a aceleração para conseguir o valor de T 1 :

T 1 = m 1 g - 2 R θ t 2 = 6,2 ( 9,8 - 2 0.024 m 0.130 r a d 0.0910   s 2 ) = 56.1   N

Passo 4

Faremos o mesmo para a terceira equação, obtemos o valor de T 2 :

T 2 = T 1 - I α R = 56.1 - 7,4 * 10 - 4 k g ⋅ m 2 31.4 r a d s 2 0,024 m = 55.1 N

E assim, a gente encontrou a resposta para todas as letras dessa questão!

Resposta

  1. α = 31.4   r a d / s 2
  2. a = 0,754   m / s 2
  3. T 1 = 56.1   N
  4. T 2 = 55.1   N
