Enunciado

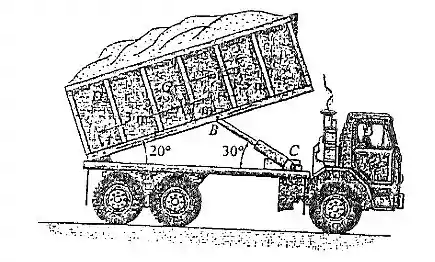

Desenhe o diagrama de Corpo Livre da caçamba D do caminhão, que possui um peso de 25 kN e um centro de gravidade em G. Ela esta apoiada emum pino em A e um cilindro hidráulico conectado por pino em BC (Ligação Curta). Explique o significado de cada força no Diagrama

Passo 1

O primeiro passo ao desenhar o diagrama é deixar apenas o objeto que queremos sozinho. Então começamos a ver que forças estão atuando sobre ele.

Por exemplo, se ele estiver apoiado em alguma parede ou pino. Terá uma força ali.

IMPORTANTE : Essa etapa embora seja Tranquila, mas é muito importante quando formos fazer as contas.

Passo 2

Temos que olhar para nosso objeto e ver o que ele quer. Neste caso é a apenas a caçamba inclinada.

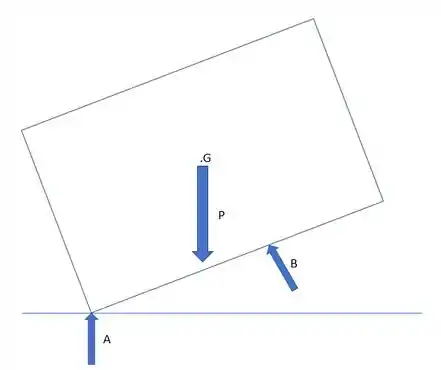

Então teremos o peso (P) no centro de massa.

E duas forças agindo dos dois pontos de apoio. A e B

A sendo perpendicular à base do caminhão e B na mesma direção do Pino Hidraulico

Passo 3

Resposta

Ei, a resposta está no passo a passo :)
