Enunciado

Em cada um dos problemas de 7 a 12:

(a) Esboce o gráfico da função dada.

(b) Expresse   f ( t ) em termos da função degrau unitário  u c ( t ) .

f t = t 2 ,   0 ≤ t < 2 1 ,   t ≥ 2

Passo 1

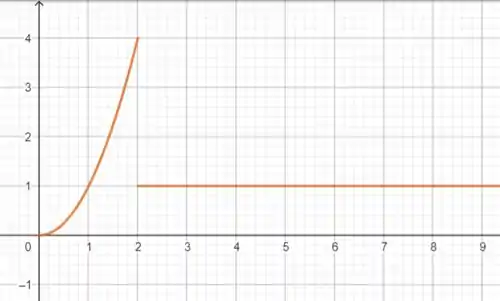

O primeiro passo do exercício será esboçar a função com base nas funções por parte dadas.

f t = t 2 ,   0 ≤ t < 2 1 ,   t ≥ 2

Montaremos o gráfico analisando o comportamento da função nos intervalos dados. Quando a função se comporta como t 2 quando está entre 0 e 2,a função descresce e se mantem contante em 1 quando t ≥ 2 .

Passo 2

(b) Para descobrir qual é a função f t envolvida em termos de degrau unitários u c .

Para isso, vamos das atenção a cada uma das etapas que foram apresentadas nos degraus. Analisando de modo geral:

f t = t 2 ,   0 ≤ t < 2 1 ,   t ≥ 2

Foram apresentados intervalos em alguns cenários, onde define-se entre 0 e 2, e maior que 2.

Então, temos , c = 2 .Isso significa que temos u 2 .

Analisando agora as etapas em si.

Quando 0 ≤ t < 2   se comporta com t 2 em 0 até 2.

Quando temos o valor de c = 2 , a função decai de t 2 para 1.Então:

1 - t 2

( 1 - t 2 ) u 2 ( t )

Juntando os termos temos:

f t = t 2 + ( 1 - t 2 ) u 2 ( t )

Resposta

f t = t 2 + ( 1 - t 2 ) u 2 ( t )
